J61Y電站截止閥概述 品牌： | 材質：碳鋼 | 型號：J61Y | 連接形式：法蘭 | 適用介質：,水 | 公稱通徑：DN10-DN100（mm） | 結構形式:二通式 | 壓力環境：常壓 | 工作溫度：常溫 | 標準：國標 | 流動方向：單向 | 驅動方式：手動 | 形態：其他 | |
J61Y電站截止閥結構特點：
1.產品設計制造按ASME B16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用stellite 司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。
6.閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
7.電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。 二、電站截止閥標準規范：
設計制造標準：ASME B16.34、E101
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008 J61Y電站截止閥主要零件材料 零件名稱 | 閥門 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 手輪 | 緊固件 | J61H型 | 25 WCB | 25 40Cr | 鉻不銹鋼 鉻鉬鋁鋼氨化 | 鉻不銹鋼 | 鉻不銹鋼 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 | 優質碳鋼 鉻鉬鋼 | J61Y型 | 25 WCB | 25 40Cr | 鉻不銹鋼 鉻鉬鋁鋼氨化 | 25 | 硬質合金 | 優質碳鋼 鉻鉬鋼 | J61Y-P54型 | ZG20CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金 | 鉻鉬鋼 | J61Y-P55型 | ZG15CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金 | 鉻鉬鋼 | J61Y-P57型 | ZG15CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金 | 鉻鉬鋼 |
高溫高壓電站截止閥J61Y H-100、200、250、320

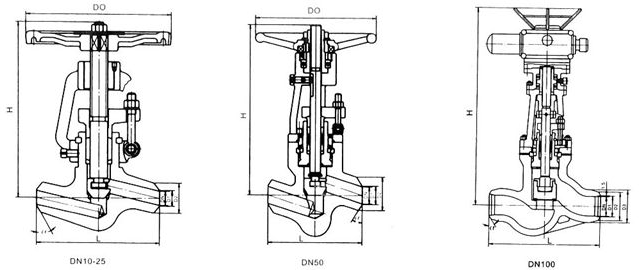

54 54 54 H61Y-P55/100V、P55/140V、P56/170V 57 57 57 主要尺寸及重量 主要尺寸DN（mm） | 主要尺寸及連接尺寸 | 重量 | L | D1 | D2 | D3 | a | H | D0 | 61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V | 10 | 120 | 12 | 25 | - | 40° | 185 | 140 | 2.8 | 15 | 170 | 17 | 36 | - | 40° | 247 | 200 | 7.5 | 20 | 170 | 22 | 42 | - | 40° | 248 | 200 | 9 | 25 | 170 | 26 | 42 | - | 40° | 248 | 240 | 9.5 | 32 | 170 | 31 | 44 | - | 40° | 248.5 | 280 | 15 | 50（1） | 250 | 50 | 82 | - | 32° | 450 | 320 | 60 | 50（2） | 320 | 50 | 82 | - | 32° | 450 | 320 | 64 | 65 | 430 | 69 | 100 | 110 | 32° | 669 | 400 | 74 | 80 | 470 | 84 | 108 | 130 | 32° | 669 | 450 | 112.5 | 100 | 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 |
|
